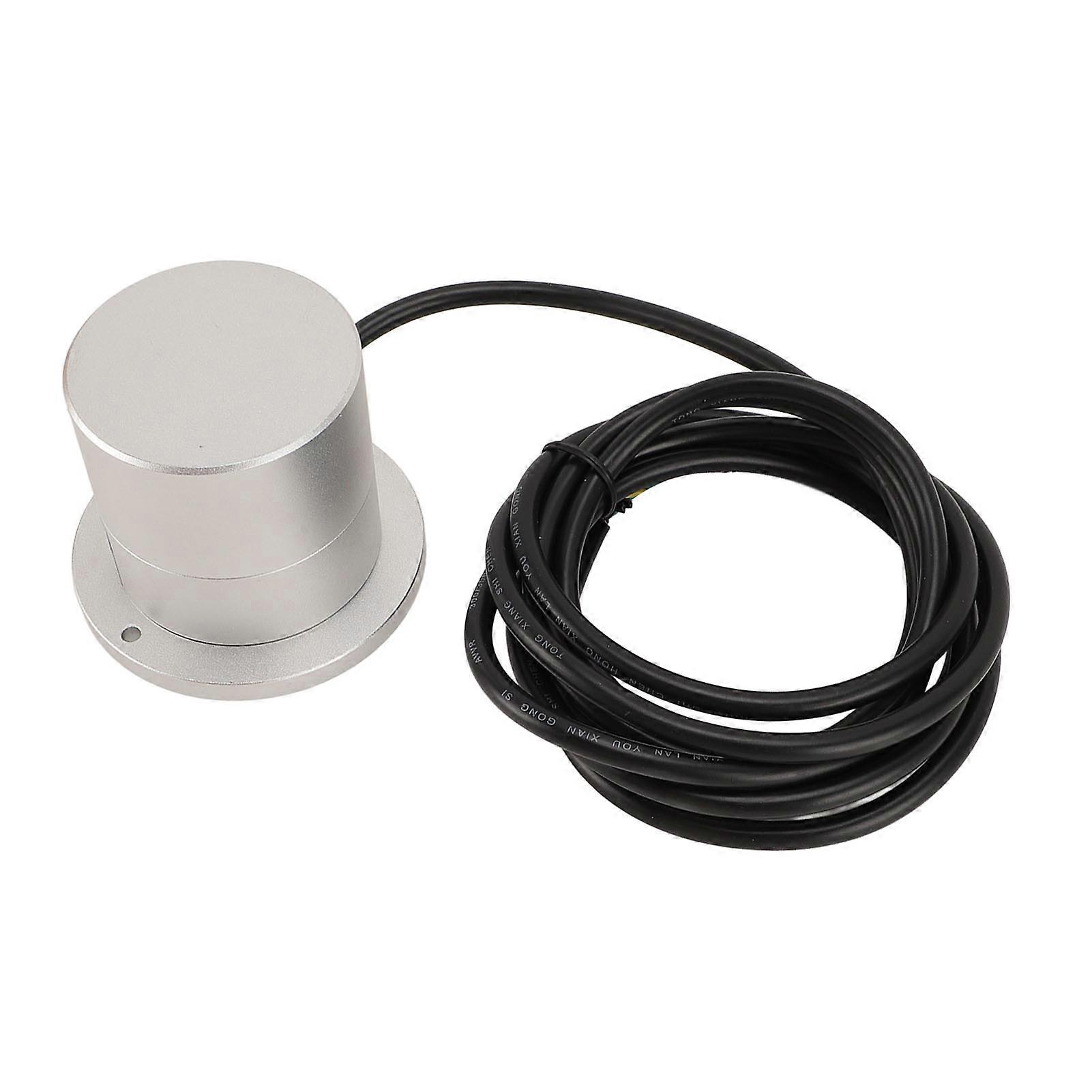

Capteur photoélectrique de rayonnement solaire total, transmetteur 9 à 30 V, pyranomètre précis en aluminium, compteur d'heures d'ensoleillement avec housse de protection YGC JYZ KV V2 Type d'article : Capteur de rayonnement solaire Matériau : Alliage d'aluminium Poids : Environ 298,00 g/10,5 oz Dimensions : Environ 65 x 52 x 49 mm/2,56 x 2,05 x 1,93 po Entraxe du trou inférieur : Environ 1,5 m 57 mm/2,24 po Ordre des fils : Fil rouge : positif Fil vert : négatif Fil blanc : signal Alimentation : 9 à 30 V Gamme spectrale : 300 à 1 100 nm Résolution : 1 W/m² Plage de mesure : 0 à 1 500 W/m² Sensibilité : 7 à 14 μV/W•m-2 Précision : ± 5 % Capacité de charge : Impédance de sortie en courant RL ≤ 250 Ω Impédance de sortie en tension RL ≥ 1 kΩ Temps de réponse : < 5 s Réponse cosinus : < ± 10 % (angle de hauteur du soleil : 10°) Non-linéarité : < ± 5 % Variation annuelle : < ± 5 % Environnement de fonctionnement : Température : -40 °C à 60 °C ; Humidité ≤ 100 % HR Consommation électrique : 0,48 W Pour la somme de contrôle CRC Modbus, étapes : 1. Initialisez un registre 16 bits à la valeur hexadécimale FFFF, appelé registre CRC. 2. Effectuez un OU exclusif (XOR) sur les 8 premiers bits de données avec l'octet de poids faible du registre CRC et enregistrez le résultat dans ce registre. 3. Décalez le contenu du registre d'un bit à droite, en remplissant le bit de poids fort avec 0, et vérifiez le bit de poids faible. 4. Si le bit de poids faible est 0 : répétez l'étape 3 (décalage à nouveau). Si le bit de poids faible est 1 : effectuez un OU exclusif (XOR) sur le registre CRC avec le polynôme A001 (1010 0000 0000 0001). 5. Répétez les étapes 3 et 4 pour un total de 8 décalages, en traitant l'intégralité des données de 8 bits. 6. Répétez les étapes 2 à 5 pour les données de 8 bits suivantes. Le registre CRC final obtenu correspond au code CRC (octet de poids faible en premier, octet de poids fort en dernier). Dépannage : La valeur affichée sur l'instrument est incorrecte lors de la sortie. Cela peut être dû à un problème de câblage ou à une défaillance du port de communication, empêchant l'acquisition correcte des données. Vérifiez l'exactitude et la stabilité du câblage, assurez-vous que le port série n'est pas utilisé par d'autres appareils et vérifiez que les paramètres du port série sont corrects.
